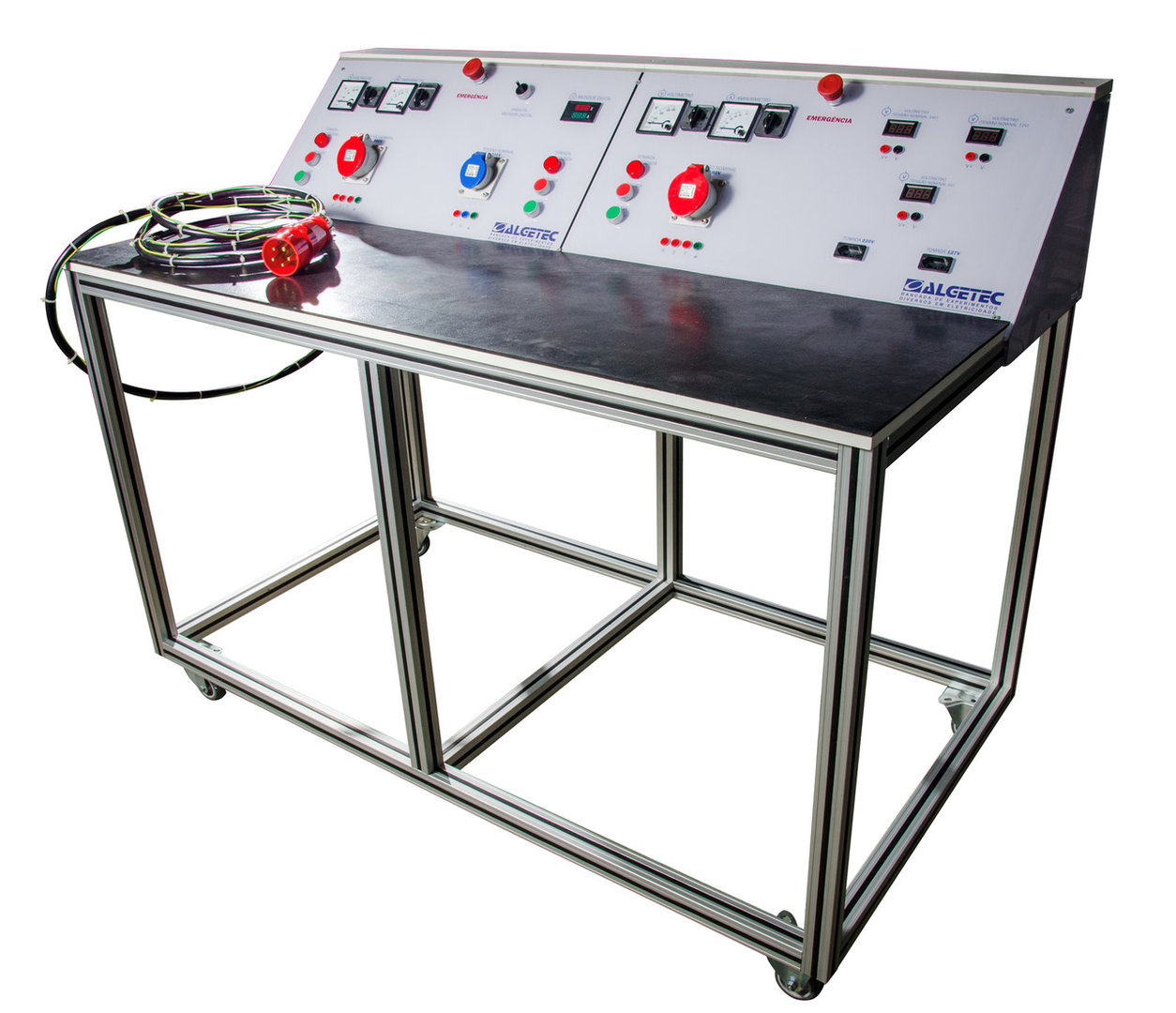

A Bancada Multifuncional de Elétrica é utilizada para montagens e testes de circuitos elétricos diversos. A bancada é construída em alumínio anodizado nas dimensões de 1520mm x 830mm x 1200mm (C x L x A), com tampo em MDF revestido de borracha. Na estrutura de alumínio são fixadas as placas com os componentes e seus bornes de ligação. A bancada é protegida contra curto circuito, sobrecarga e choques elétricos. Possui rodízios para transporte.

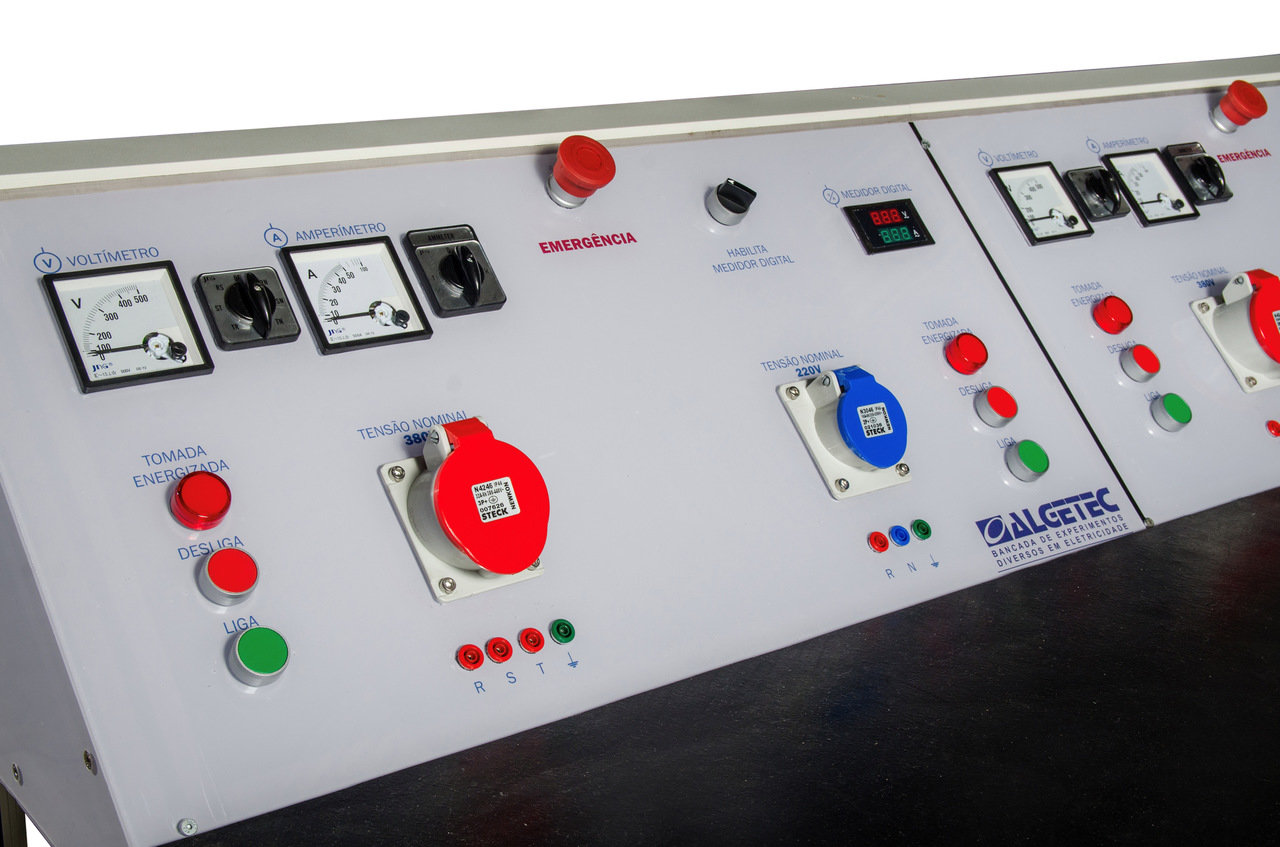

Componentes da bancada:
- Tomada Steck de alimentação trifásica de 380V AC;
- 01 Transformador de tensão 380 V / 220 V;
- 06 Transformadores de corrente;
- 02 Saídas trifásicas 380Vac protegidas por disjuntor, com tomada trifásica 3P+T e bornes de segurança;
- 01 Saída Monofásica 220 Vac protegida por disjuntor, tomada padrão industrial;
- 03 Botões de ligar e 03 botões de desligar com sinalização de tomadas energizadas;
- 02 Amperímetros (30/5 A) conectados a transformadores de corrente e controlados por chave comutadora;
- 02 Voltímetros tipo ferro móvel com faixa de 0 a 500V AC, controlados por chave comutadora;
- 01 Fonte 24 Vdc 10 A;
- 01 Fonte 12 Vdc 10 A;
- 01 Fonte 5 Vdc 1 A;
- 02 Saídas 220V AC protegidas por disjuntor, com tomadas padrão conforme a NORMA NBR 14136;
- 02 Saídas monofásicas 127V AC protegidas por disjuntor, com tomadas padrão conforme a NORMA NBR 14136;
ENTRE EM CONTATO PARA MAIS INFORMAÇÕES TÉCNICAS!
EQUIPAMENTO PROTEGIDO POR PEDIDO DE PATENTE.
